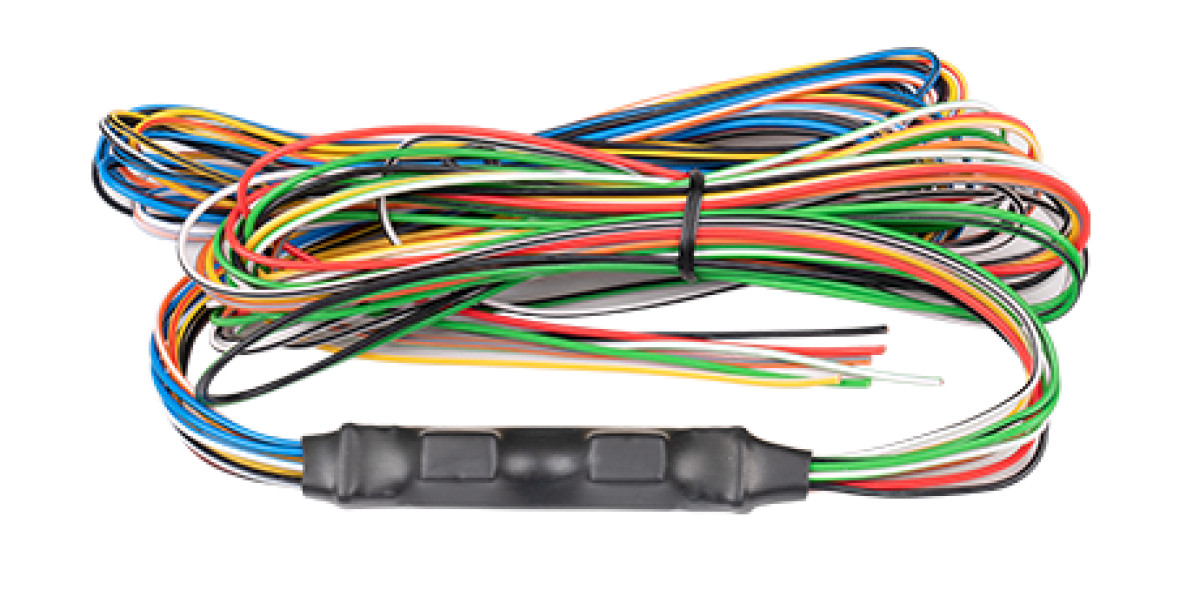

Реле блокировки StarLine R7

Кодовое многоканальное микрореле StarLine R7 защищает автомобиль от угона, блокируя его двигатель.

StarLine R7 имеет два встроенных реле, для каждого из которых продолжительность блокировки и задержка перед включением может быть настроена индивидуально.

Такая схема позволяет реализовать блокировку с отключением сразу двух цепей: к примеру, первое реле будет блокировать работу датчика положения коленвала, второе – датчика положения распредвала.

В случае потери связи микрореле с охранным комплексом двигатель надежно заблокируется при начале движения.

Совместимость:

• StarLine E96
• StarLine E96 BT
• StarLine S96
• StarLine X96(v2)
• StarLine E96 v2
• StarLine S96 v2
• StarLine A97

StarLine R7 имеет пять универсальных выходов типа открытый коллектор, а также два универсальных входа с отрицательной полярностью, что позволяет расширить возможности сигнализации при реализации дополнительных функций безопасности и комфорта.

Преимущества реле StarLine R7:

• Малые размеры позволяют выполнить скрытую установку реле в жгуте проводов;
• Водонепроницаемый корпус позволяет расположить реле в подкапотном пространстве в условиях большой влажности и высоких температур.
• Надежная кодовая шина StarLine Bus используется для передачи данных между основным блоком охранного комплекса и микрореле.
• Два встроенных реле с полной группой контактов.
• Пять универсальных выходов и два универсальных входа.
• Контроль начала движения по встроенному акселерометру.
• Широкий диапазон рабочего напряжения 5-18В

Комплектация:

• Кодовое микрореле R7
• Предохранитель
• Держатель для предохранителя
• Стяжки

Отзывы и оценки

Программы и инструкции

• StarLine R7 Инструкция по установке (pdf) - 188.71 Кб
